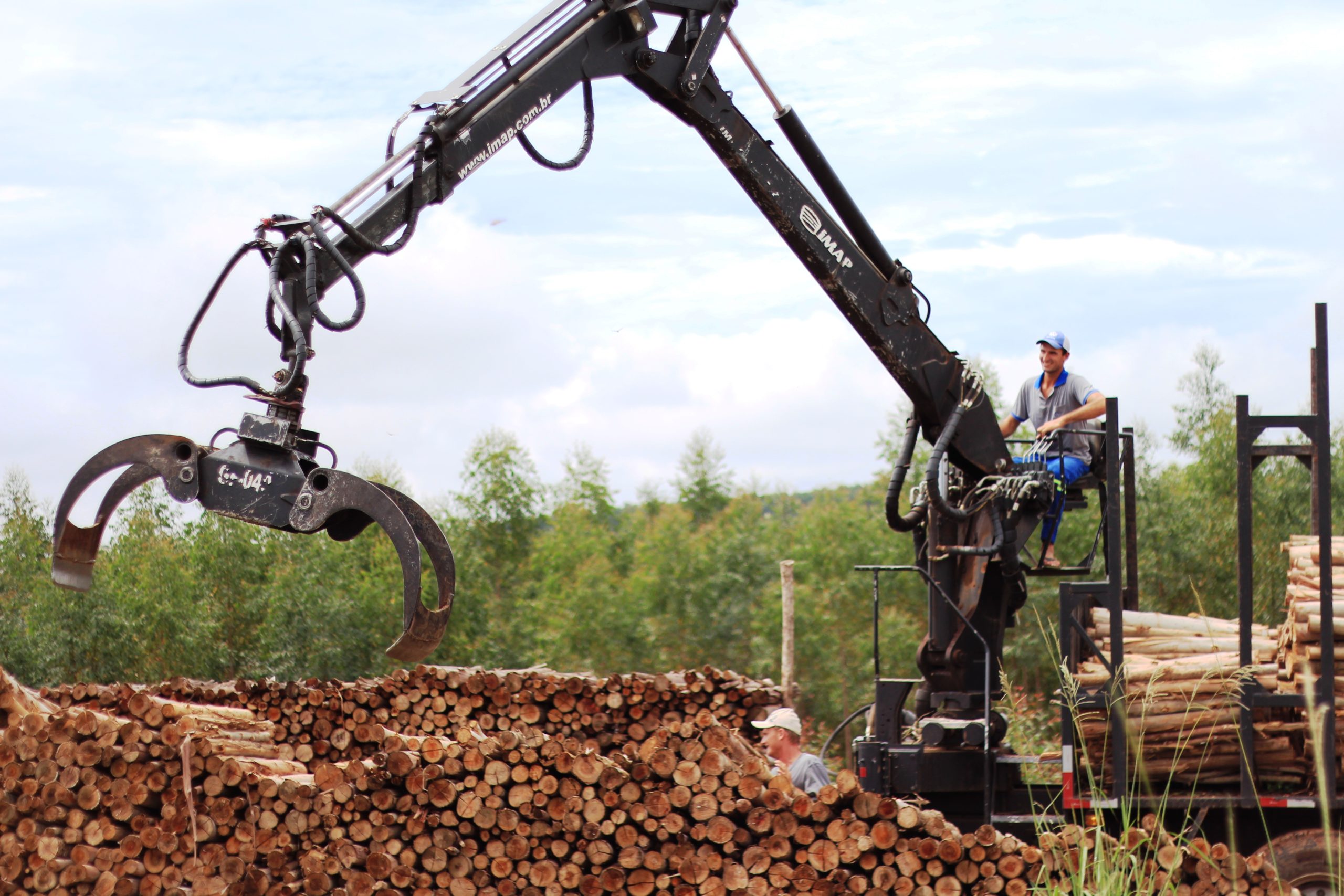

Guindaste Florestal IMF 8.5

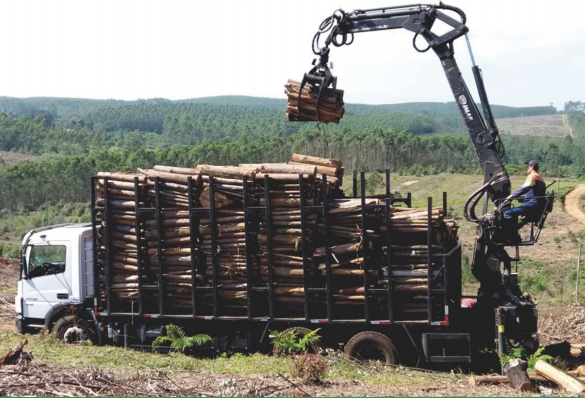

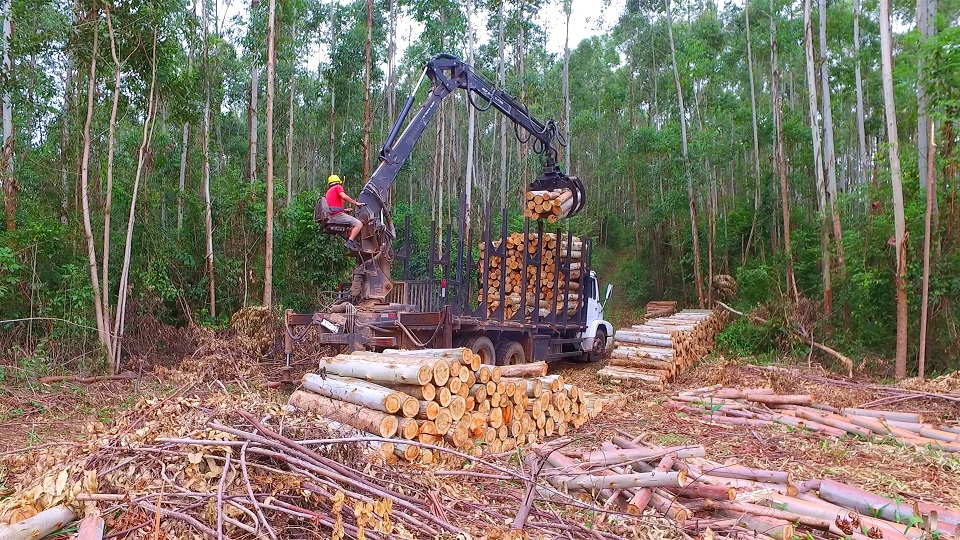

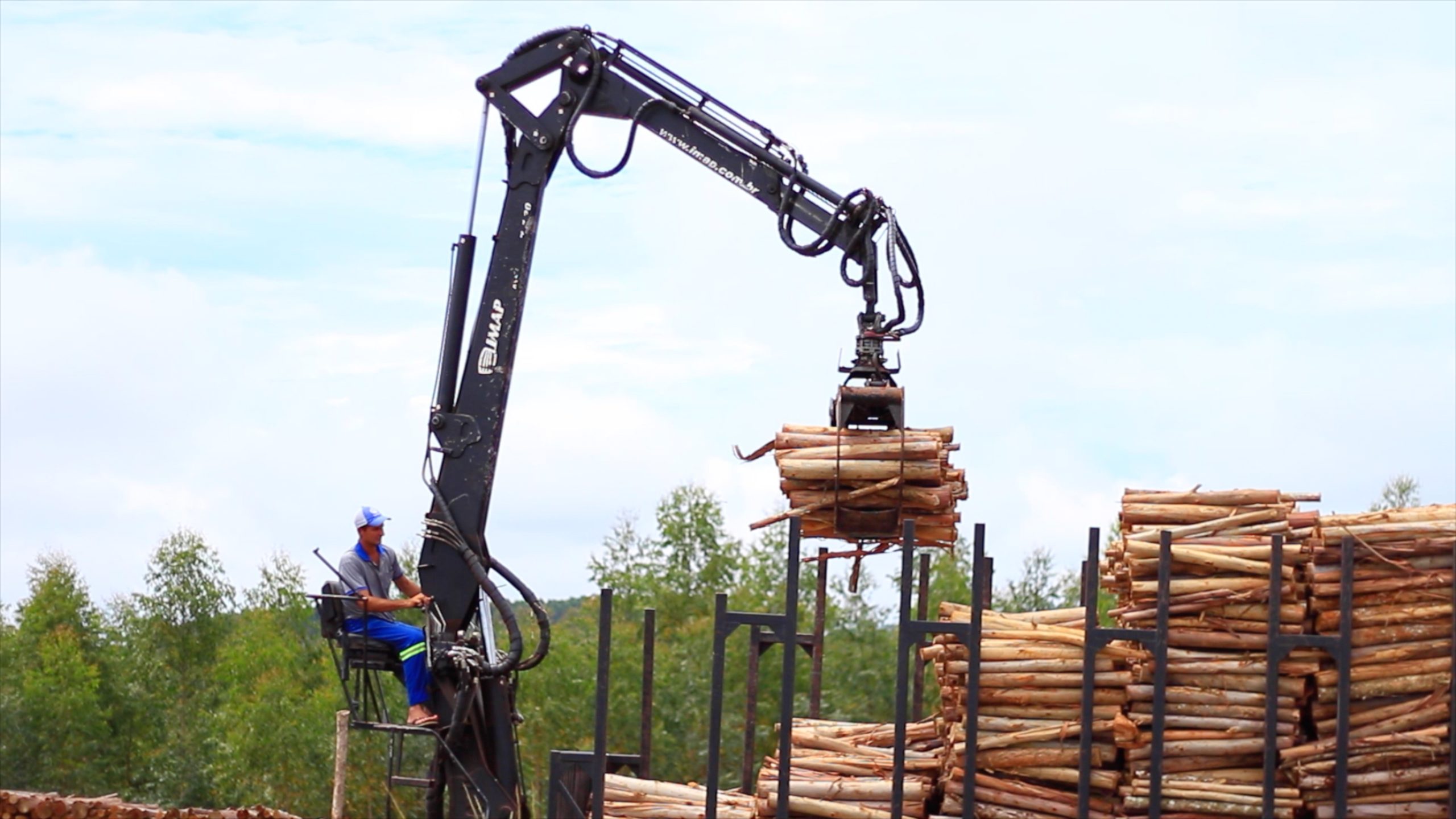

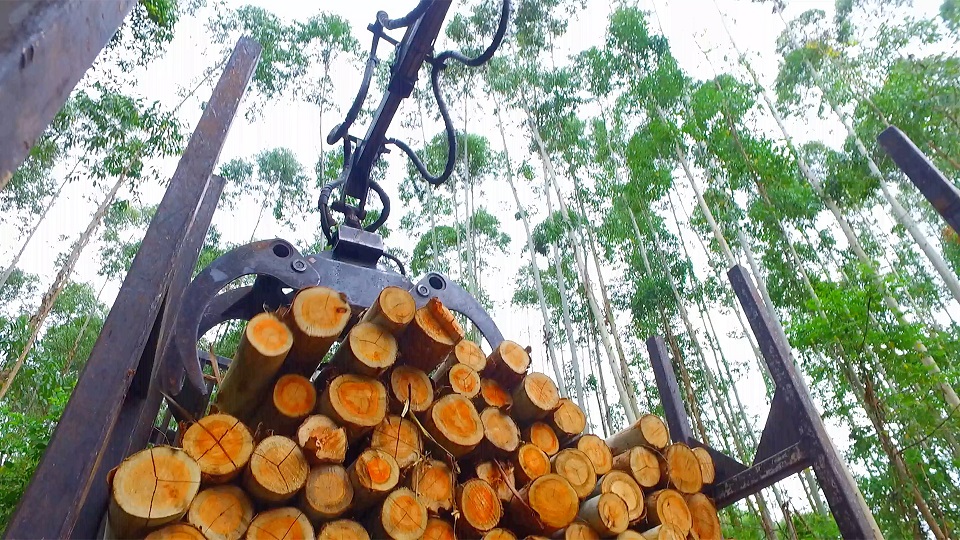

Utilizado em carregamentos diversos com o uso de GARRA FLORESTAL, aumenta sua versatilidade, carregando com perfeição toras de madeira em geral.

Descrição

Especificações Técnicas MODELO IMF 8.5-7

Base largura / Dist.; Consol 740/2.000 – 700/1.200
Sapatas tipo Vertical – Articulado
Giro / Ângulo Duplo / 360°
Altura da torre 1.292
Comprimento braço 3.679
Comprimento lança 1.961
Altura máxima vertical 10.900
Alcance máximo horizontal 7.770
Pressão de trabalho 175 bar
Vazão de trabalho 70 lt./min
Quantidade óleo reservatório 100 – 200 lt
Capacidade carga máxima garra IMF-25 670 Kgf
Capacidade carga máxima garra IMF-40 555 Kgf
Capacidade carga máxima garra IMF-48 603 Kgf
Capacidade de carga bruta* 820
PBT / POT mínimo para instalação 14.000
Espaço aproximado ocupado no chassis 1.400
Banco Coluna

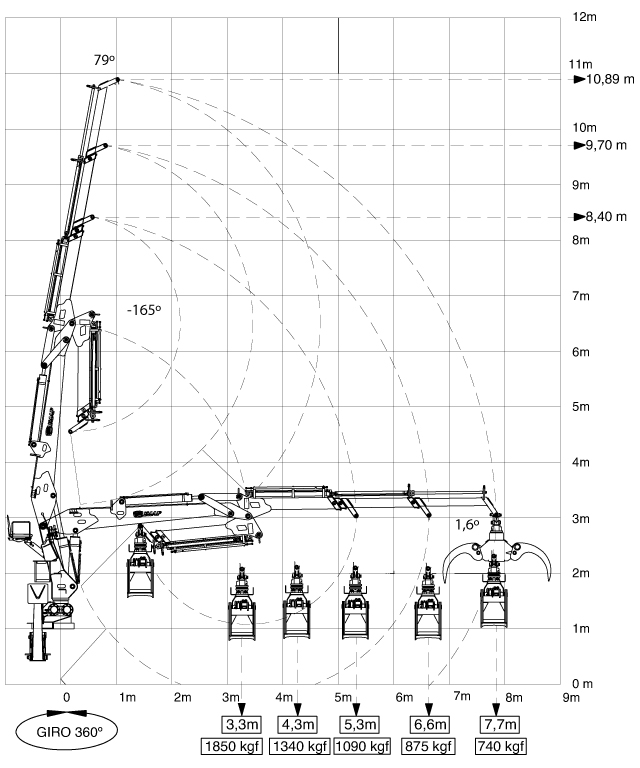

Diagrama operacional de Carga
