IMS 7.5

Utilizado em carregamentos diversos com a utilização de GARRA SUCATEIRA, aumenta sua versatilidade, carregando com perfeição materiais diversos.

Descrição

Especificações Técnicas IMS 7.5

Momento de carga útil 7.500 kgf x m
Capacidade de carga com garra G-IMS-016 530 kgf
Capacidade de carga com garra G-IMS-026  650 kgf(**)
Alcance máximo vertical de trabalho 8,8 m
Alcance máximo horizontal 7,0 m
Ângulo de elevação da lança 153º
Ângulo de inclinação do braço 94º
Ângulo de giro (graus) 360º continuos
Capacidade do reservatório de óleo 240 litros(*)
Pressão máxima de trabalho 175 bar
Curso máximo da lança telescópica  1,200 m
Peso do equipamento 1.980 kgf
Número de sapatas hidráulicas 02
Giro da garra (graus) 360º infinito
(*) OBS.: A capacidade do reservatório hidráulico independe do veículo, onde o equipamento será instalado. Para casos de tratores a capacidade será de 220 litros.
(**) OBS.: A capacidade de carga está Limitada pela capacidade da garra.

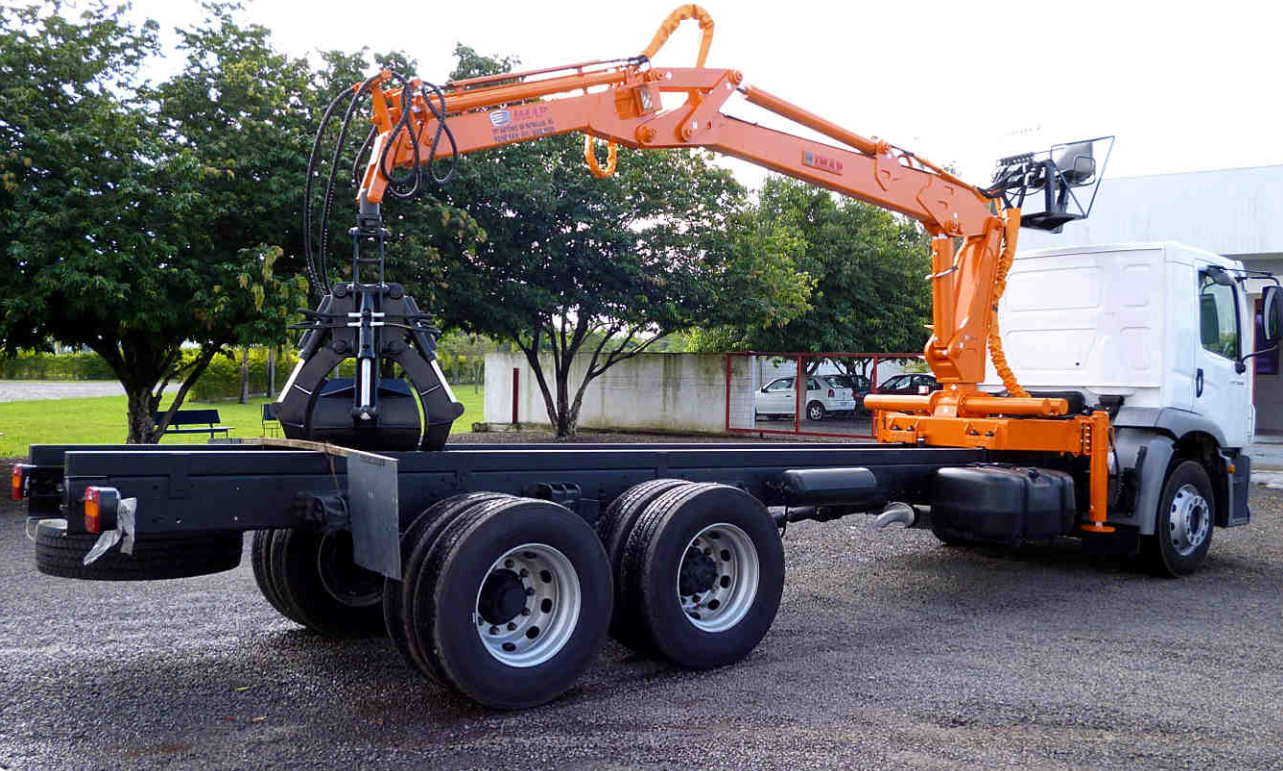

Veículo Mínimo Recomendado: CAMINHÃO

Caminhões poderão ser instalados tanto na dianteira (atrás da cabine) como na traseira.

Para outra situação de instalação consultar o fabricante.







Diagrama Operacional de Cargas e Alcances
