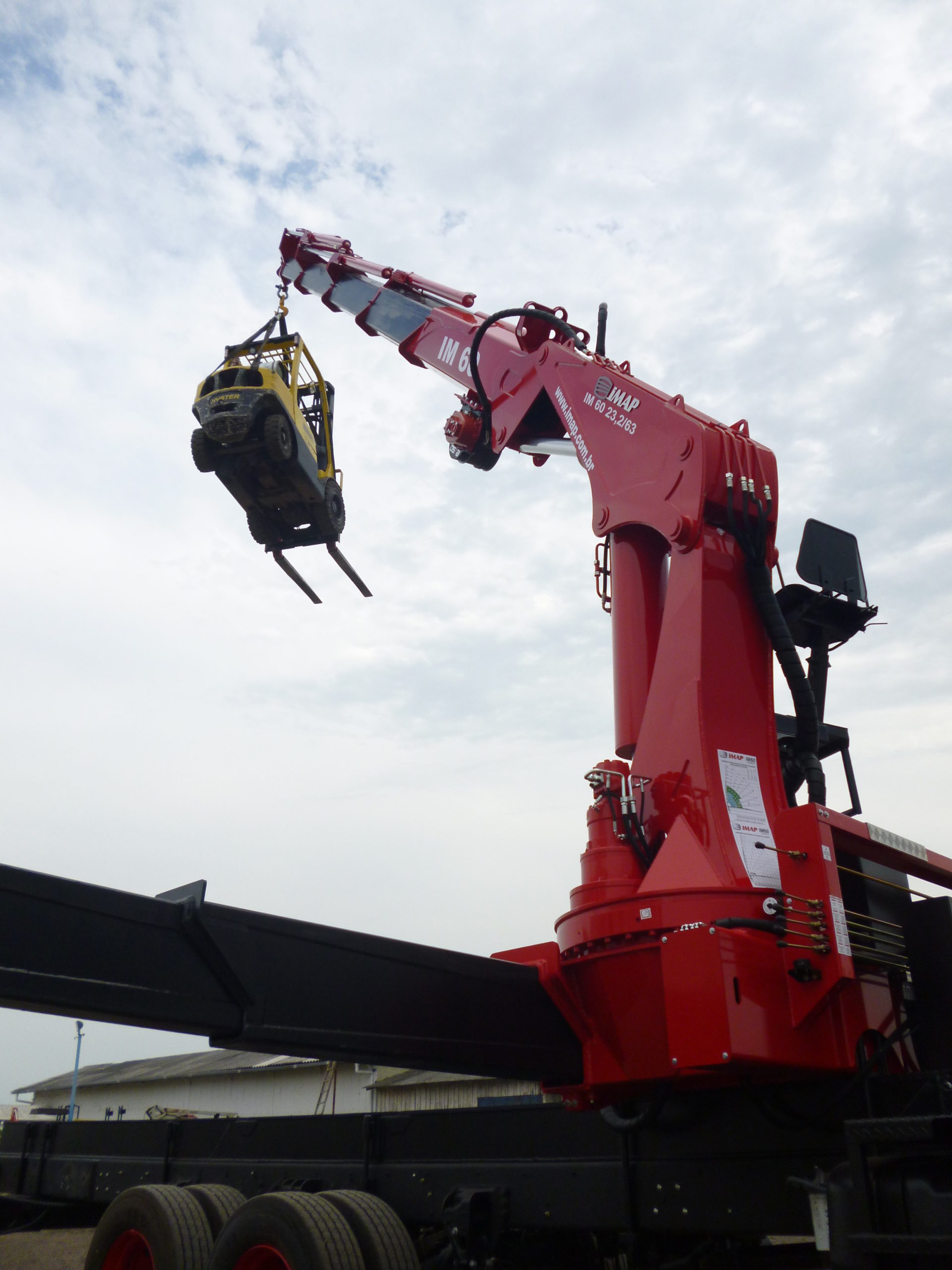

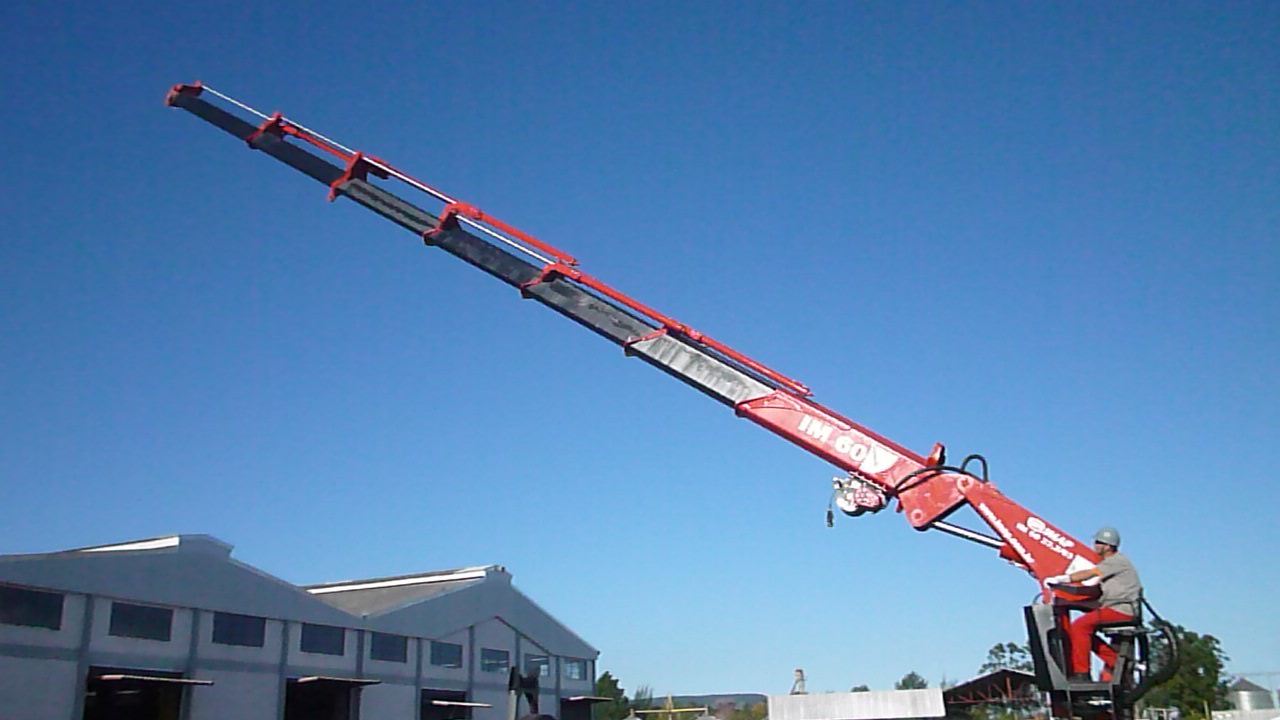

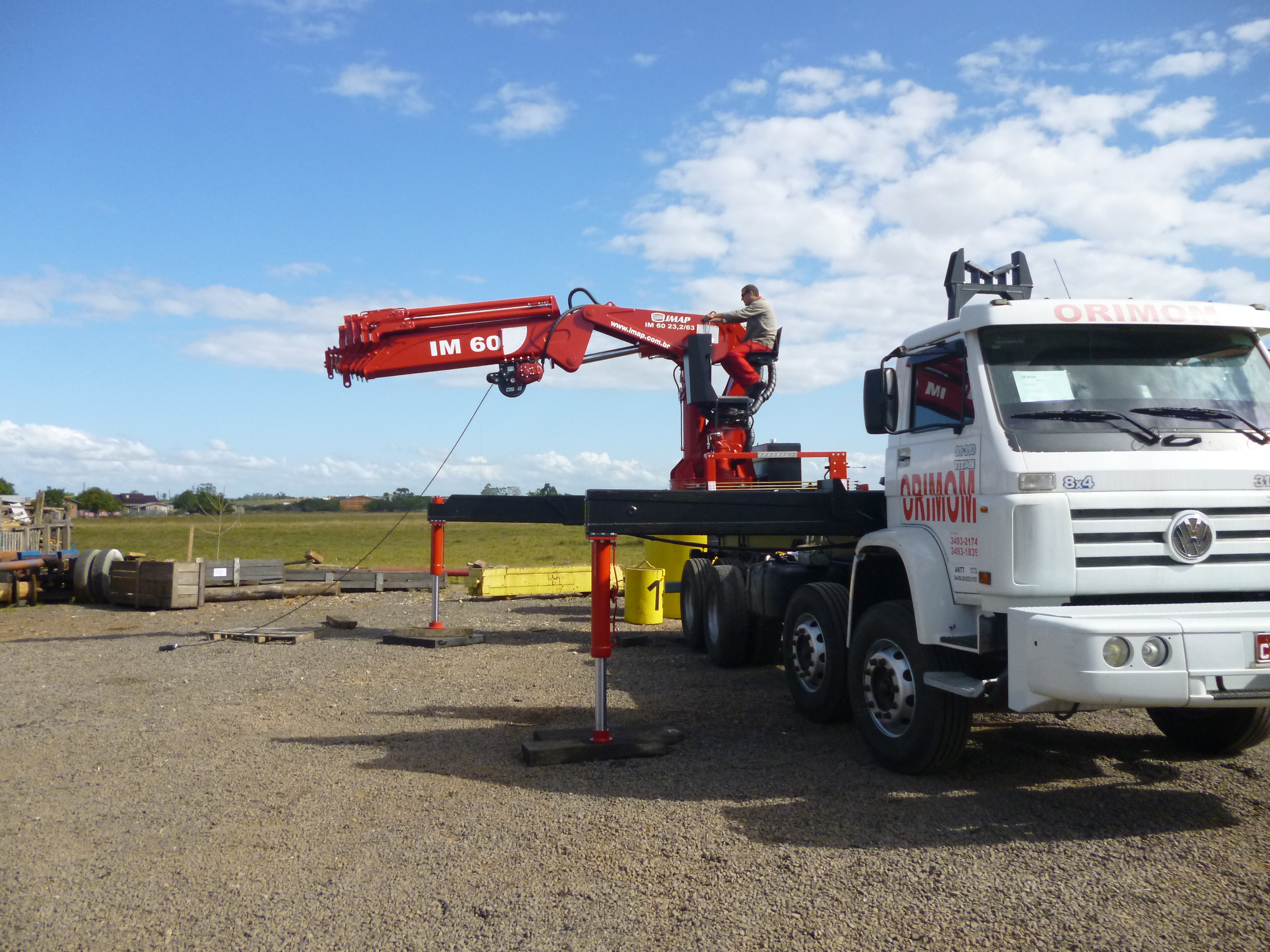

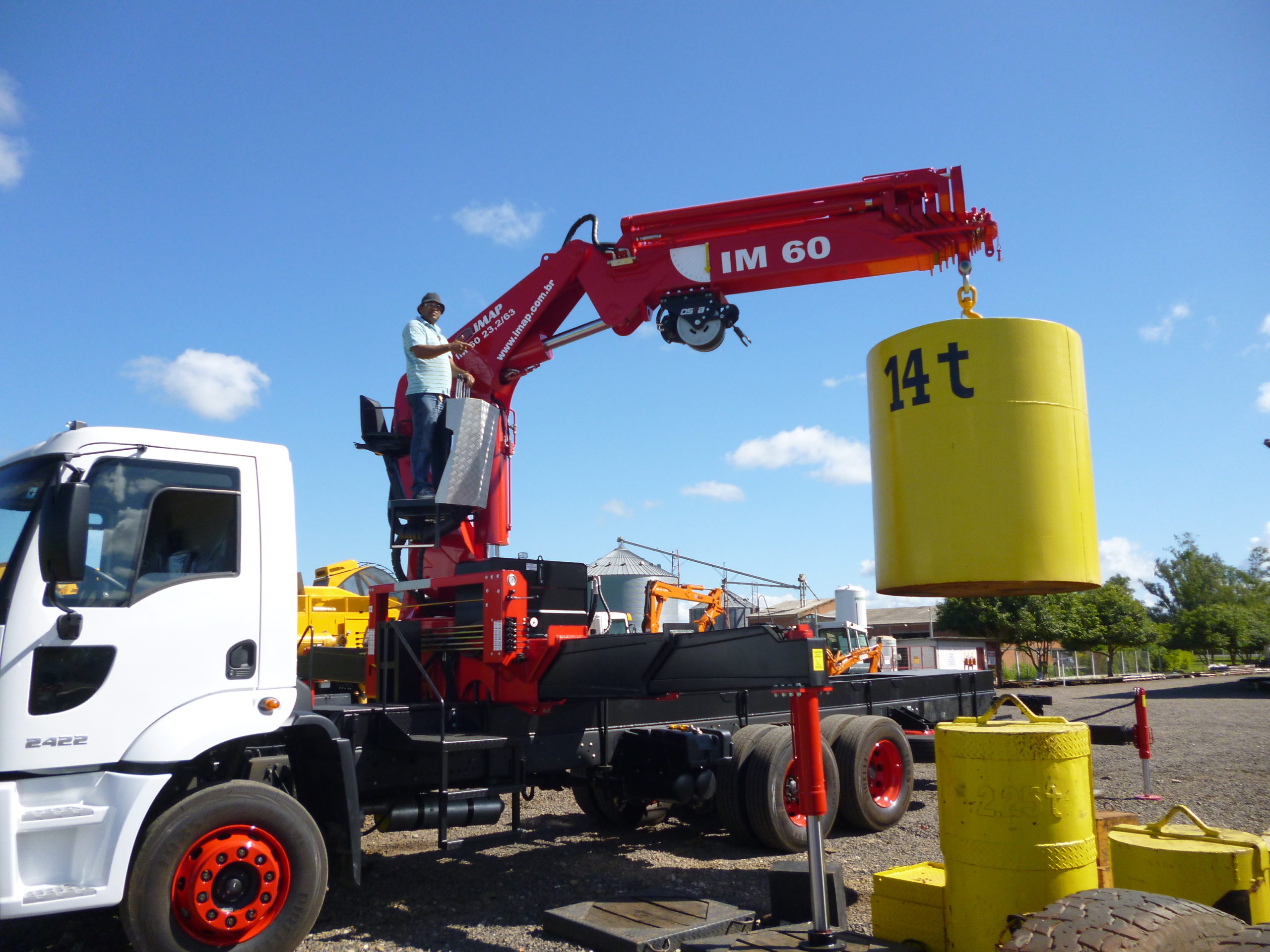

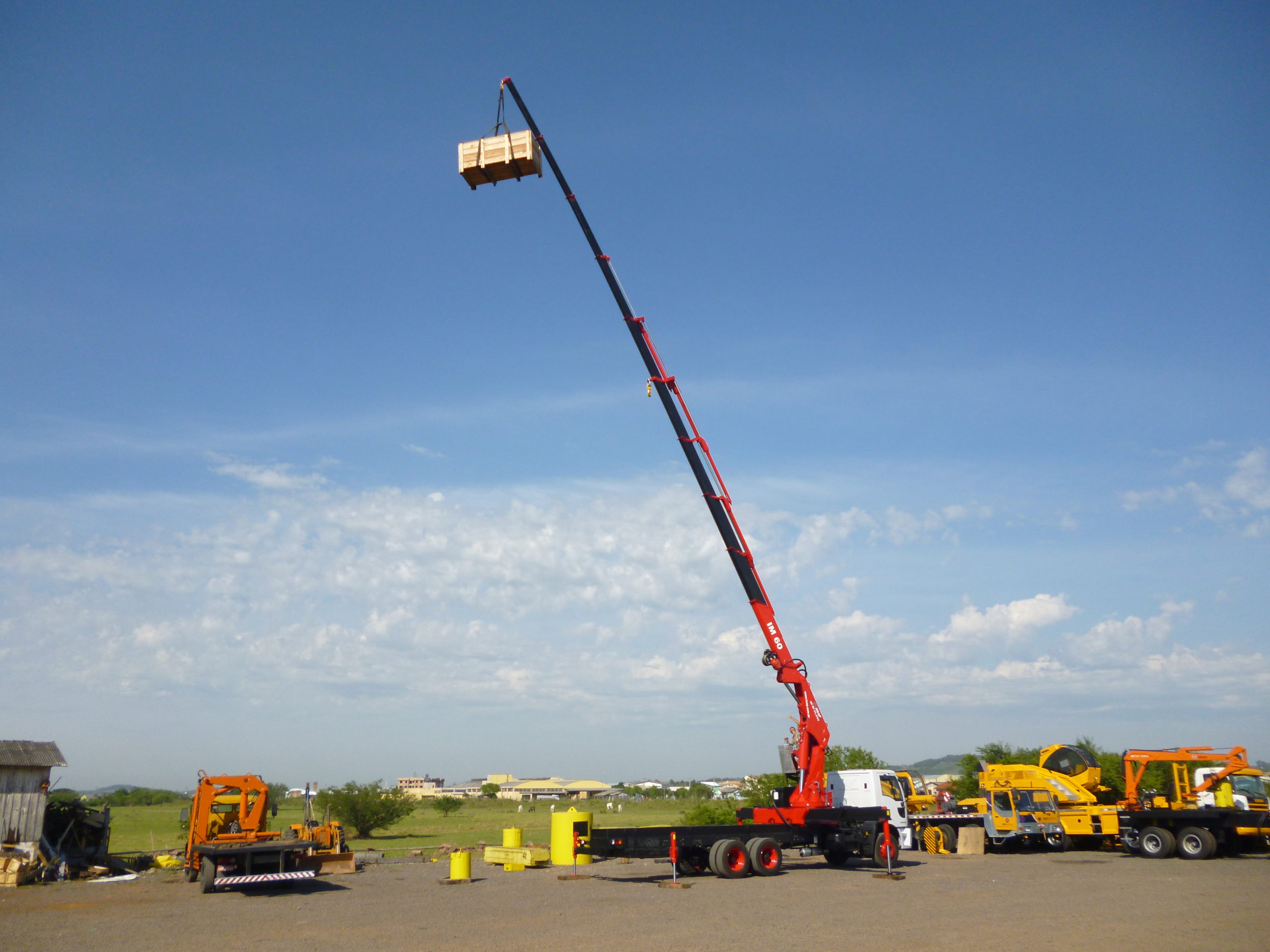

Guindaste Articulado IM 60

Os guindastes IMAP são equipamentos versáteis, destinados ao trabalho de movimentação de cargas em geral, sendo construídos por braços articulados e telescópicos atuados por cilindros hidráulicos.

Descrição

CARACTERÍSTICAS TÉCNICAS – MODELO: IM 60

Momento de carga útil 60.000 Kgf.m
Alcance máximo vertical 22,6 m
Alcance máximo horizontal 18,7 m
Ângulo elevação lança -90° a 80°
Ângulo giro contínuo finito Infinito
Quantidade de lanças hidráulicas 6
Quantidade de lanças manuais 1
Raio mínimo de içamento permitido (carga máxima) 2,10 m*
Capacidade máxima raio mínimo permitido 27.730 Kgf*
Pressão de trabalho 235 Kgf/cm²
Capacidade reservatório óleo hidráulico 190 litros
Volume óleo hidráulico total 230 litros
Peso aproximado equipamento base 76.900 Kgf
Peso aproximado sobrechassis 800 Kgf
Espaço mínimo usado para montagem 1,48 m
Abertura estabilizadores principais 7,330 mm
Abertura máxima dos estabilizadores traseiros 4,840 mm

*Ponto A: para içamento de cargas especias com manilha forjada grau “T” 1 1/2” (opcional).
