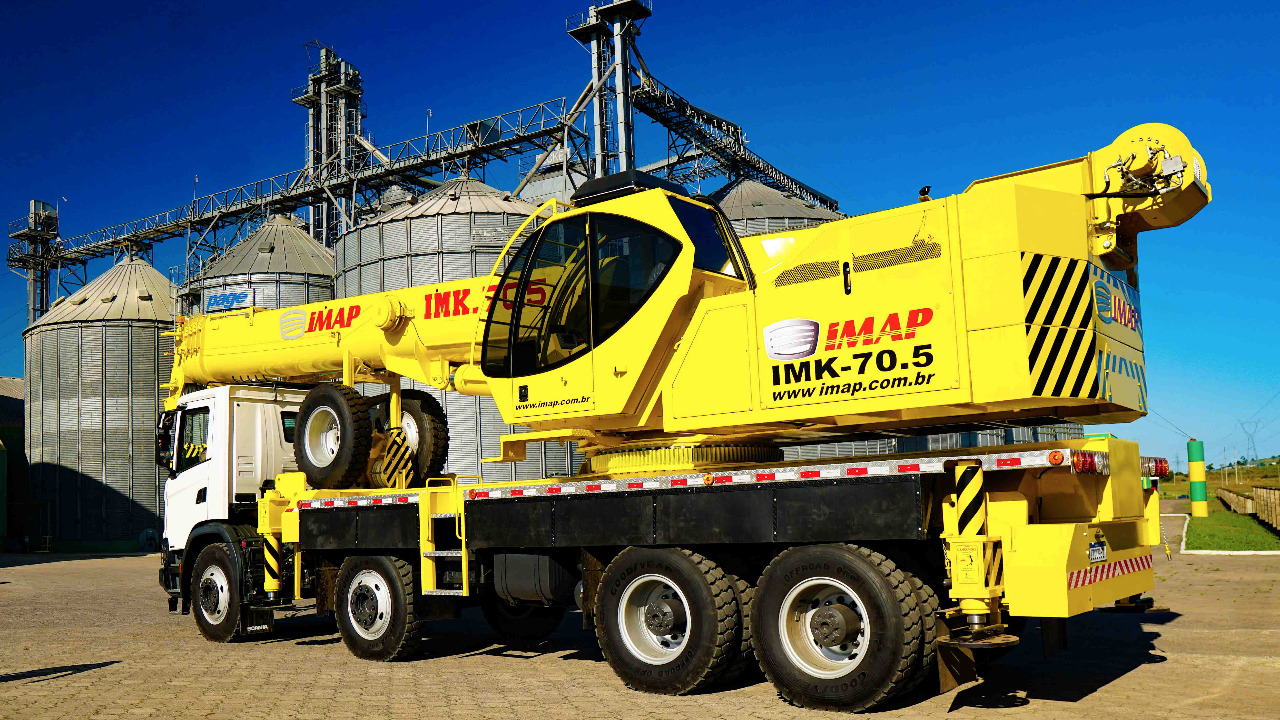

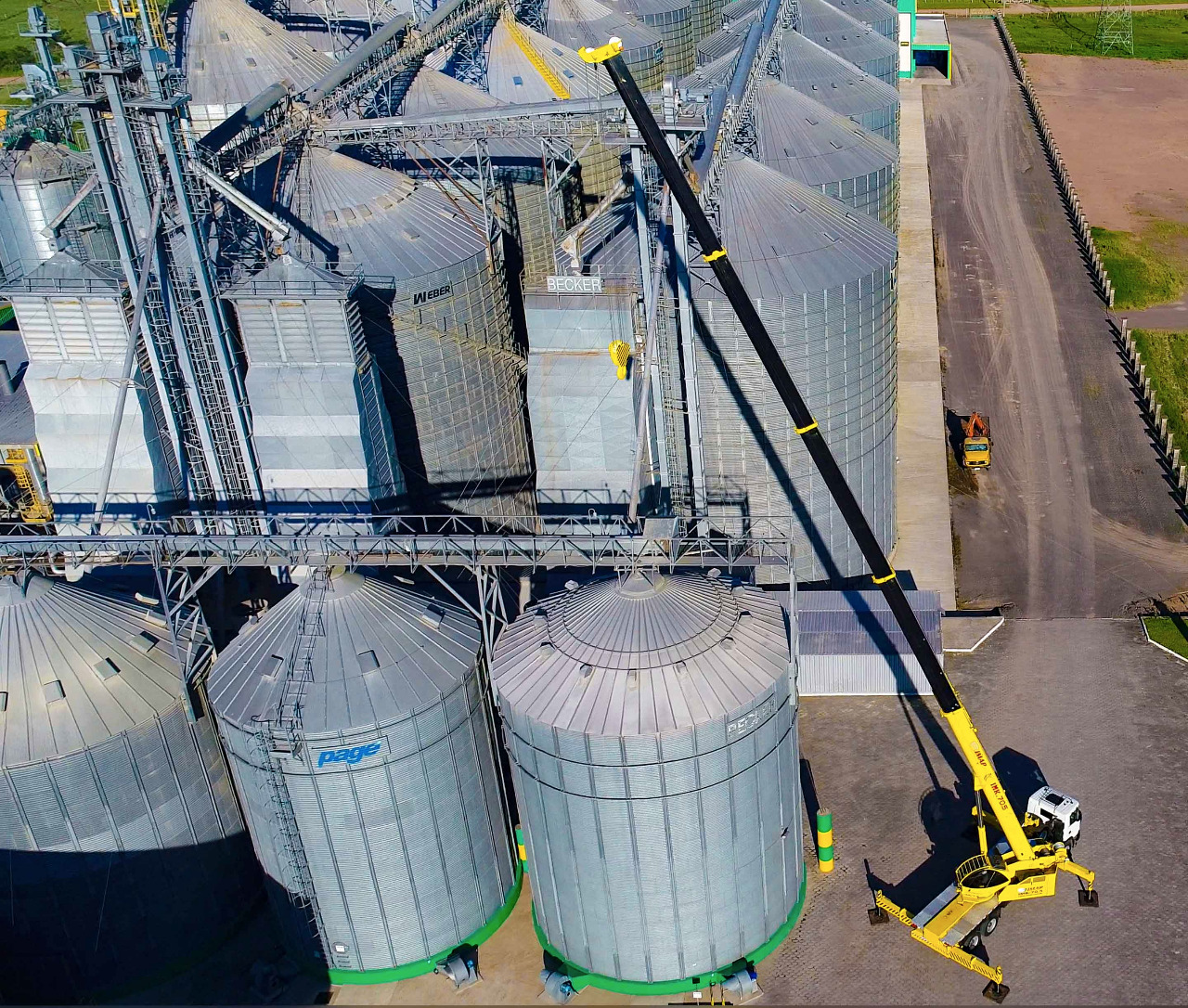

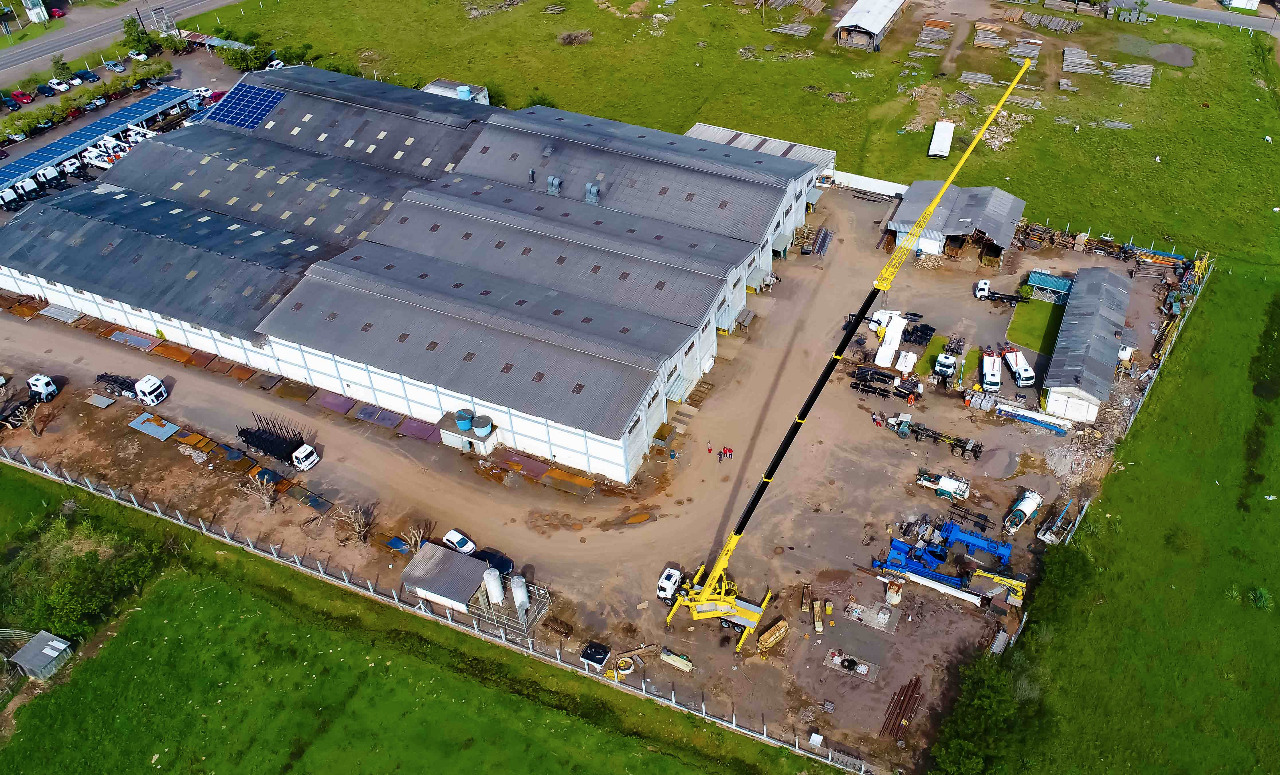

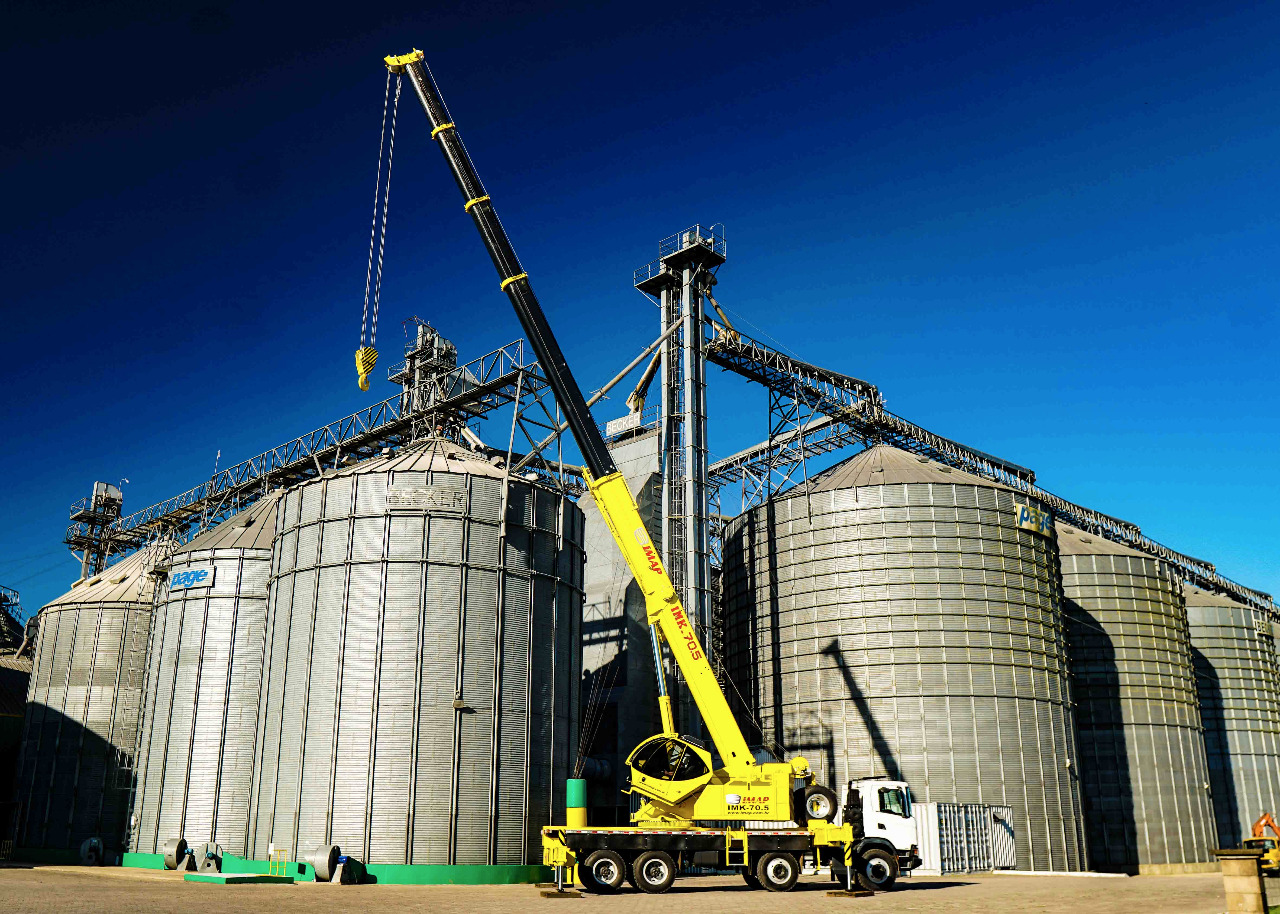

Guindaste a cabo IMK 70.5

O Guindaste é destinado a movimentação e içamento de cargas de até 70.500 kgf, permitindo chegar a uma altura de 66 metros e alcançar raios de até 36 metros. Conta com uma base chamada de super-estrutura, a qual conta com os estabilizadores de extensão hidráulica telescópica de dois estágios, que viabiliza a estabilidade do guindaste. A conjugação dos movimentos de giro, articulação e telescopagem das lanças, permitem posicionar o gancho na posição certa para içamento da carga através do guincho de cabo. Dependendo da carga a içar, pode-se configurar para trabalhar com 1 até com 12 pernas de cabo. A movimentação da carga sempre é feita através do guincho, giro e elevação do conjunto de lanças.

MONTAGEM: Em qualquer caminhão nacional ou importado, pesados com PBT mínimo de 46.000 Kgf, distância entre eixos de 6.000 mm e instalação de segundo eixo direcional, permitindo ficar uma perfeita distribuição de pesos, e respeitando a legislação brasileira de trânsito.

Descrição

CAPACIDADE DO GUINDASTE

70.500 kgf à 2,5 m



DIMENSÕES

  • Comprimento total
13.300 mm
  • Largura total
 2.580 mm
  • Altura total aproximado
 4.300 mm



PESOS (GUINDASTE E VEÍCULO)

  • Equipamento (aprox.)
47.600 kgf



LANÇA TELESCÓPICA: Acionamento totalmente hidráulico, 05 estágios.

  • Comprimento recolhido
11,0 m
  • Comprimento estendido
43,0 m
  • Comprimento com jib 1ª seção/2ª seção/3ª seção
52,50 m./59 m./65,50 m.
  • Defasagem do JIB
0°, 15°, 30°
  • Velocidade de extensão
16,00 m/min
  • Tempo de elevação de 0° a 75°
35 seg.
  • Ponta da lança
6 roldanas
  • Ponta da jib / mini lança
1 roldana / 1 roldana



SAPATAS ESTABILIZADORAS

Largura total com extensão das sapatas: 7,200 mm

Distância entre sapatas: 7,000 mm



GIRO

Velocidade de giro: de 0 a 2,0 RPM (Infinito)

Freio automático

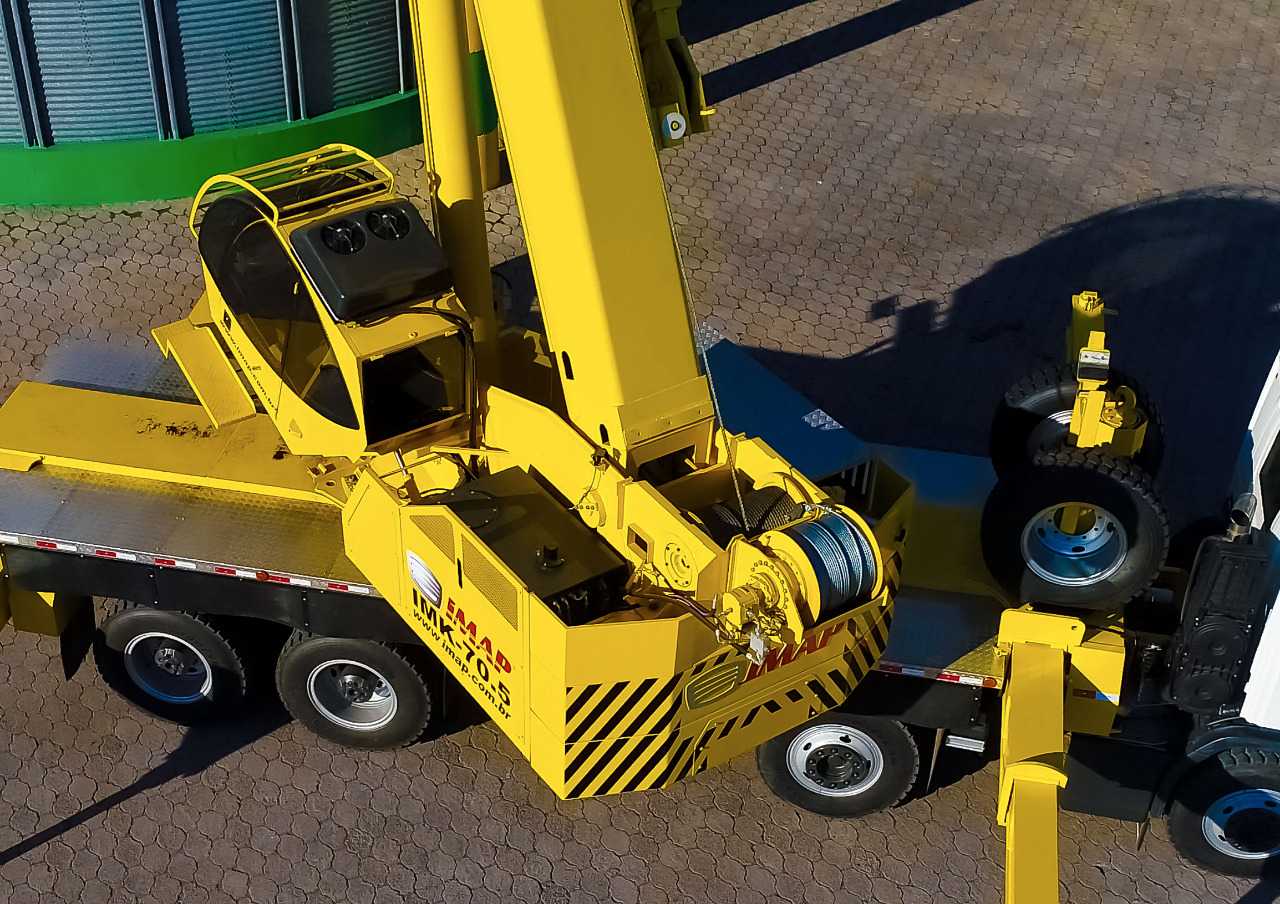

GUINCHO PRINCIPAL

Acionamento a partir de motor hidráulico de pistões de alto torque, com sistema de rolos para evitar desalinhamentos do cabo de aço.



Diagrama Operacional de Alcances
