Descrição
Especificações Técnicas IMS 8.5
| IMS 8.5-6,4/10 | IMS 8.5-7,7/20 | |
| Momento de carga útil | 8.500 kgf | 8.500 kgf |
| Capacidade de carga no alcance máximo com garra G-IMS-016 | 950 kgf | 750 kgf |
| Capacidade de carga no alcance máximo com garra GIMS-026 | 850 kgf | 650 kgf |
|
Capacidade de carga bruta no alcance máximo (sem garra) |
1300 kgf | 1100 kgf |
| Alcance máximo vertical de trabalho | 8,19 m | 9,36 m |
| Alcance máximo horizontal | 6,43 m | 7,77 m |
| Ângulo de elevação da lança | 128º | 128º |
| Ângulo de inclinação do braço | 61° | 61° |
| Ângulo de giro (graus) | 360° | 360° |
| Capacidade do reservatório de óleo | 100 litros | 100 litros |
| Pressão máxima de trabalho | 175 bar | 175 bar |
| Curso máximo das lanças telescópicas | 1,21 m | 1,21 m |
| Peso de operação | 1.580 kgf | 1.700 kgf |
| Número de sapatas hidráulicas | 02 | 02 |
| Giro da garra (graus) | 180° | 180° |
VEÍCULO MÍNIMO RECOMENDADO: CAMINHÃO
| PBT (mínimo necessário) | 11.000 Kgf |
| Distância mínima entre eixos | 2,20 m |

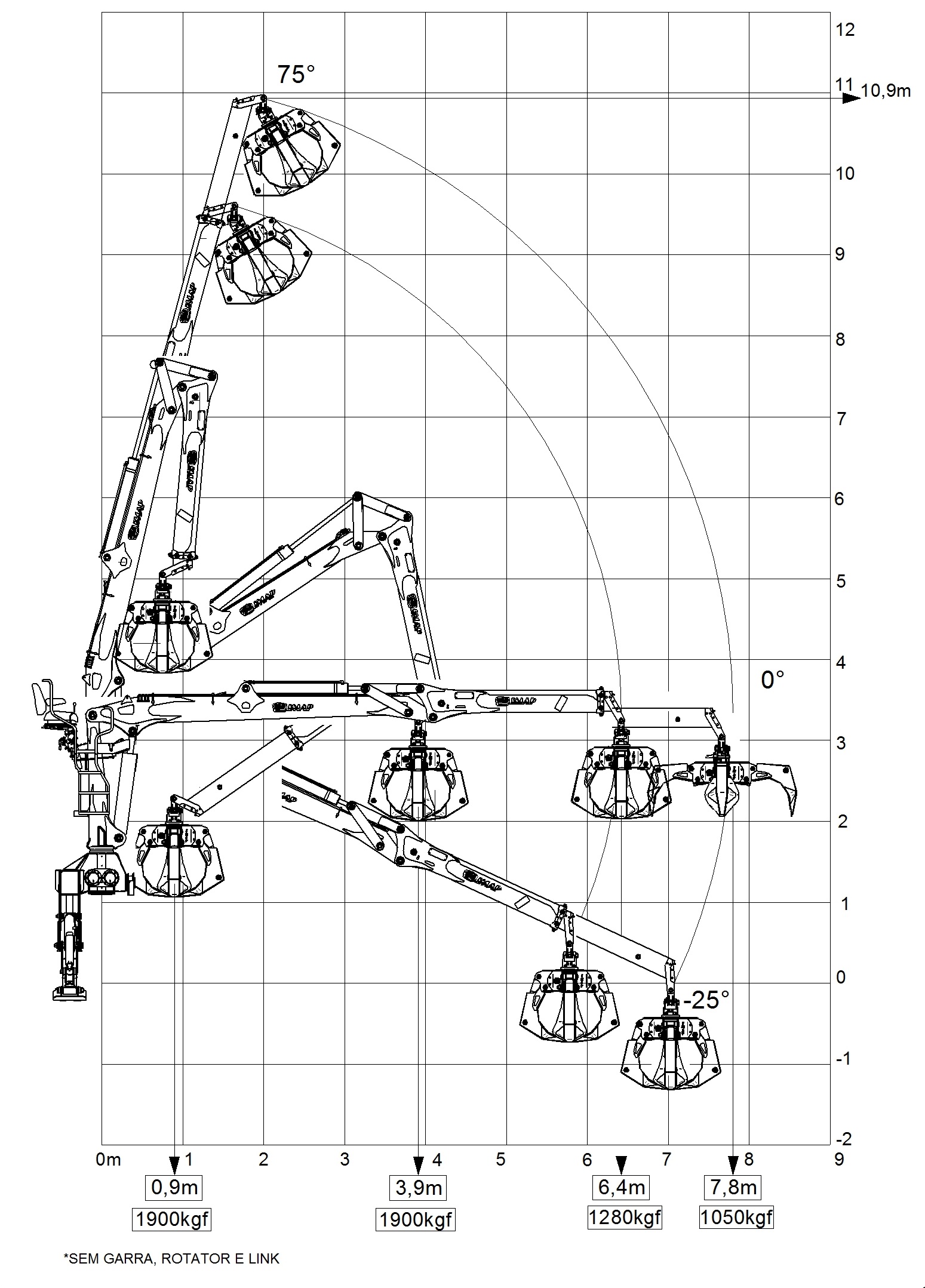

DIAGRAMA OPERACIONAL DE CARGAS E ALCANCES
