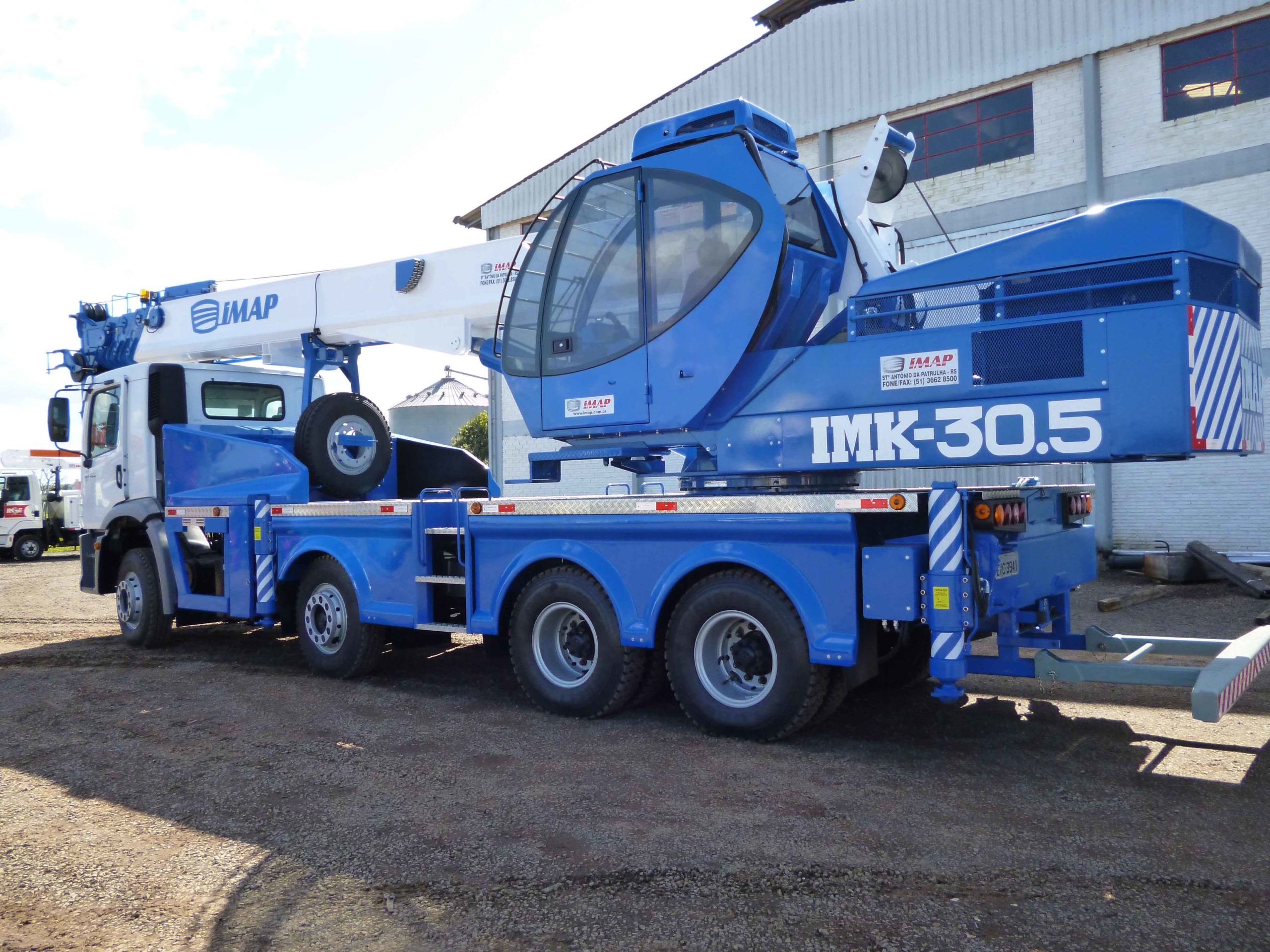

Guindaste a Cabo IMK 30.5

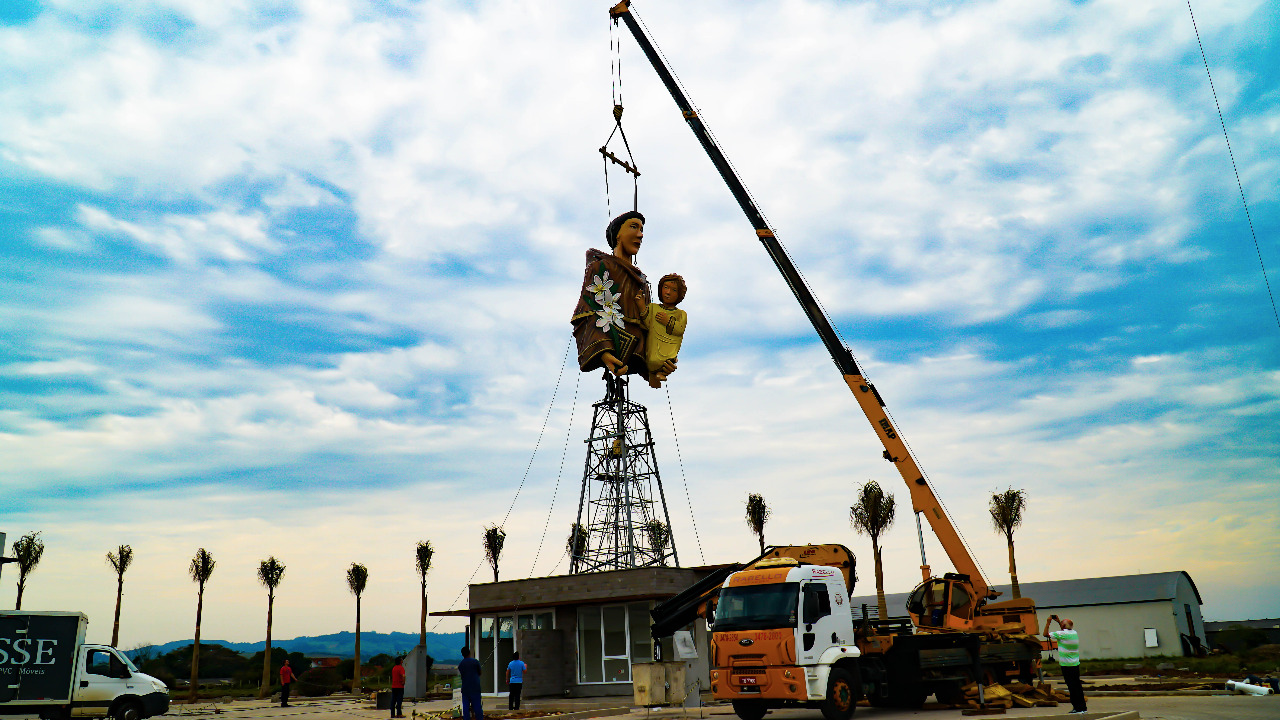

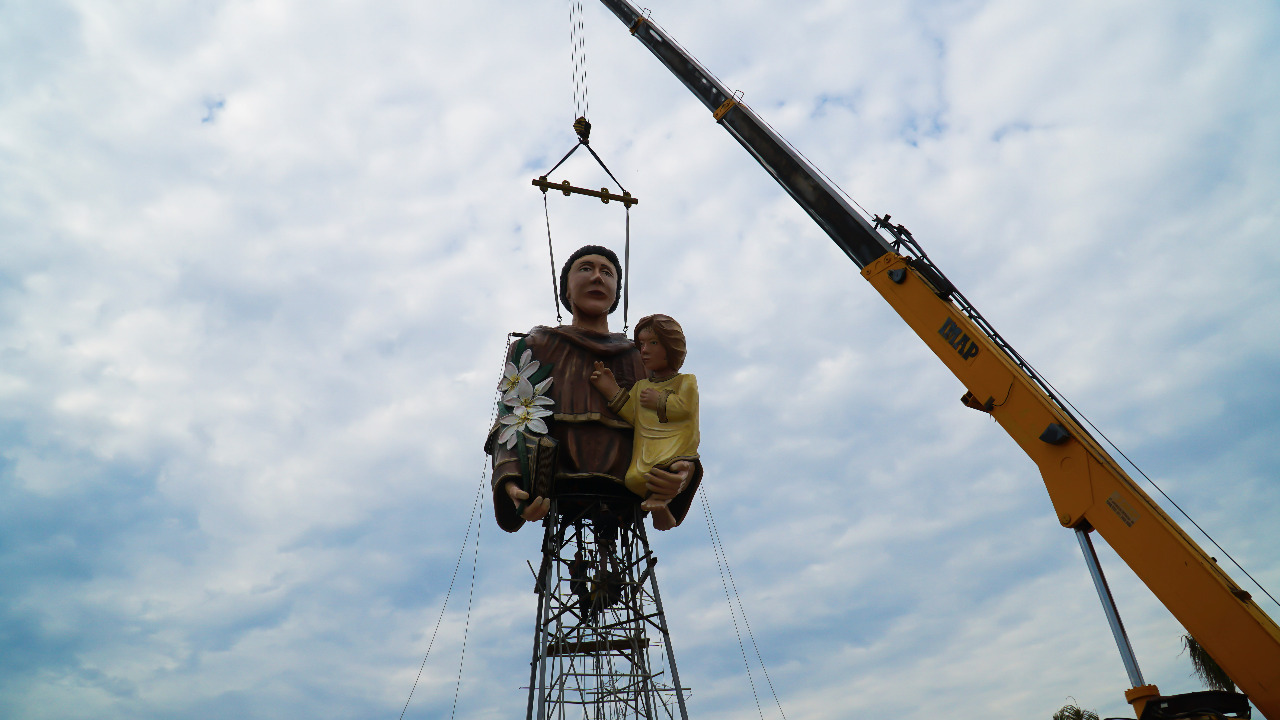

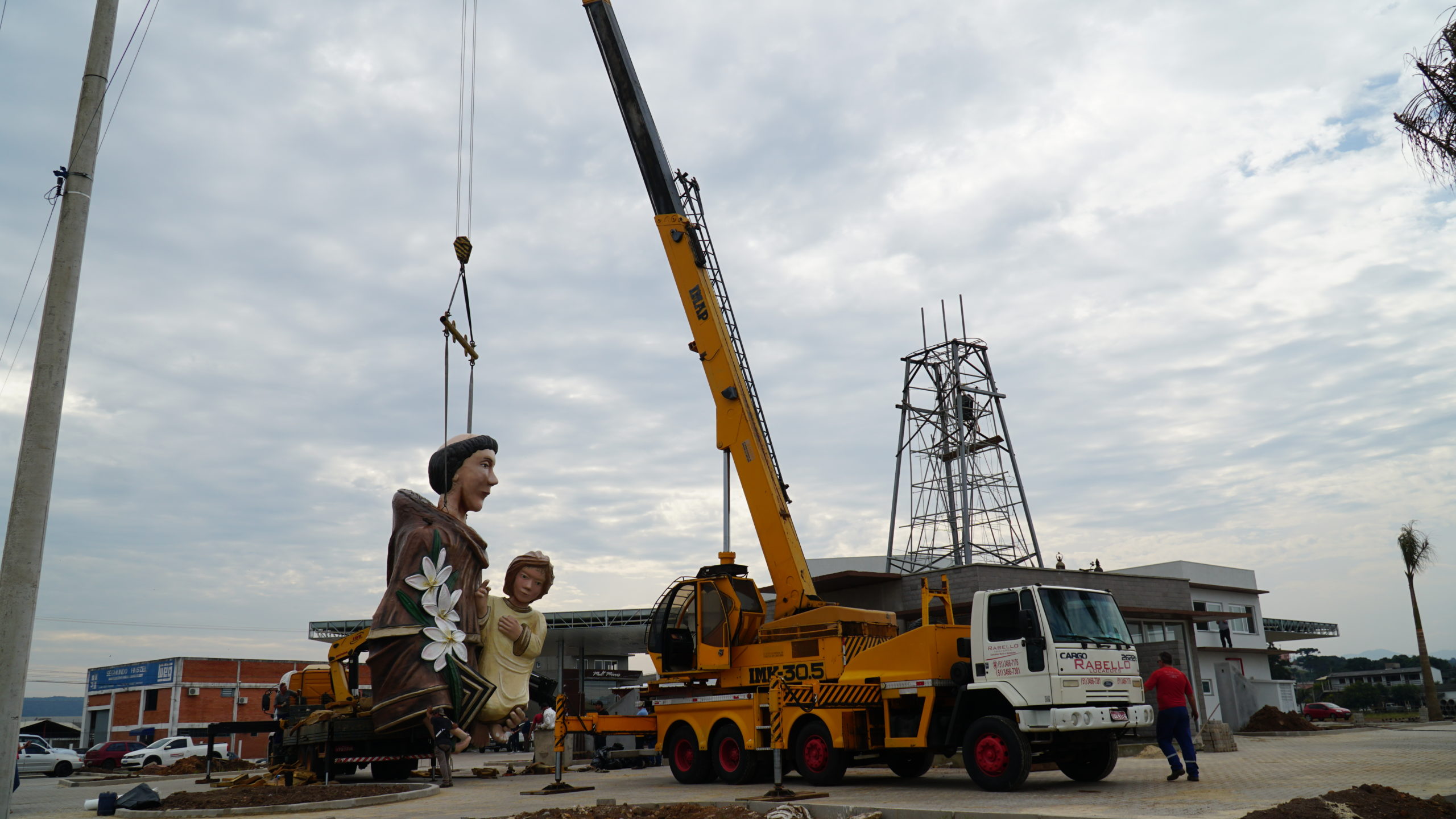

O Guindaste se destina a elevação e a movimentação de cargas e materiais pesados em grandes alturas. Possui um conjunto de lanças telescópicas, guincho de cabo, cabina, montados sobre mesa giratória dotada de rolamento e redutor, possibilitando giro infinito.

MONTAGEM: Em qualquer tipo de chassi, médio ou longo de caminhões nacionais pesados com PBT mínimo de 26.000 Kgf.

Descrição

CAPACIDADE DO GUINDASTE

30.500 kgf à 3,0 m

33.60 (SHORT TON.)



DIMENSÕES

  •  Comprimento total
12.500 mm
  • Largura total
 2.580 mm
  • Altura total
4.000 mm



PESOS (GUINDASTE E VEÍCULO)

  • Capacidade Técnica Mínima
30.000 kgf
  • Equipamento
22.500 kgf
  • Veículo
8.000 a 10.000 kgf



LANÇA TELESCÓPICA: Acionamento totalmente hidráulico, 04 estágios.

  • Comprimento recolhido
11,0 m
  • Comprimento estendido
31,0 m
  • Comprimento com jib 1ª seção/2ª seção
40,50 m std./46,50 m opc.
  • Defasagem do JIB
15°
  • Velocidade de extensão
10,00 m/min
  • Veloc. de elevação de 0° a 75°
50 seg.
  • Ponta da lança
4 roldanas
  • Ponta da jib / minilança
1 roldana / 1 roldana (opc.)



SAPATAS ESTABILIZADORAS

Largura total com extensão das sapatas : 6,500 mm



GIRO

Velocidade de giro: de 0 a 2,0 RPM (Infinito)



GUINCHO PRINCIPAL

Acionamento a partir de motor hidráulico de engrenagens.

  • Diâmetro x comprimento do cabo
12,70 mm x 200 m
  • Tensão máxima de um cabo
3.750 kgf
  • Tensão de ruptura
9.300 kgf
  • Velocidade de uma cabo
60 m/min
  • Tipo de cabo polia antitorção
19 x 7 – AA – antitorção
  • Bloco de gancho
04 roldanas



Diagrama Operacional de Alcances
